• 輸送系統：由輸送帶、驅動電機和傳動裝置等組成。輸送帶通常采用耐磨、防靜電的材料，能穩定地輸送圓瓶，速度可根據生產需求在一定范圍內無級調節。驅動電機提供動力，通過傳動裝置帶動輸送帶運轉，確保圓瓶勻速、平穩地進入貼標和打碼工作區域。

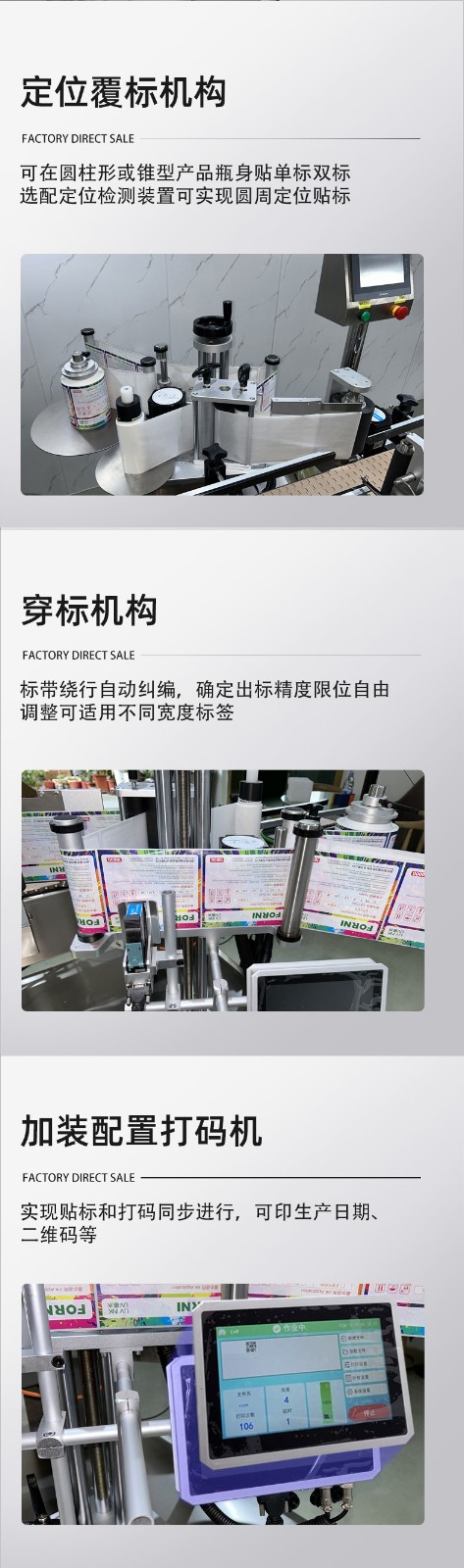

• 貼標機構：主要包括標簽放卷裝置、標簽牽引裝置、貼標頭和壓標裝置等。標簽放卷裝置用于放置標簽卷，能自動放卷并保持標簽的張力穩定。標簽牽引裝置通過電機驅動，精確控制標簽的輸送長度和速度，使其與圓瓶的輸送速度相匹配。貼標頭采用高精度的機械結構和氣動元件，能準確地將標簽貼附在圓瓶表面，并且可以根據圓瓶的直徑和貼標位置進行調整。壓標裝置在標簽貼附后，對標簽進行壓實，確保標簽與瓶身緊密貼合，無氣泡或皺褶。
• 打碼機構：一般由打碼機、油墨供應系統和控制系統組成。打碼機根據不同的打碼技術（如噴墨打碼、激光打碼、熱轉印打碼等）選擇相應的設備。油墨供應系統為噴墨打碼機提供適量的油墨，保證打碼的清晰度和質量?？刂葡到y(tǒng)則負責控制打碼的內容、位置、速度等參數，可通過觸摸屏或電腦進行設置和調整。

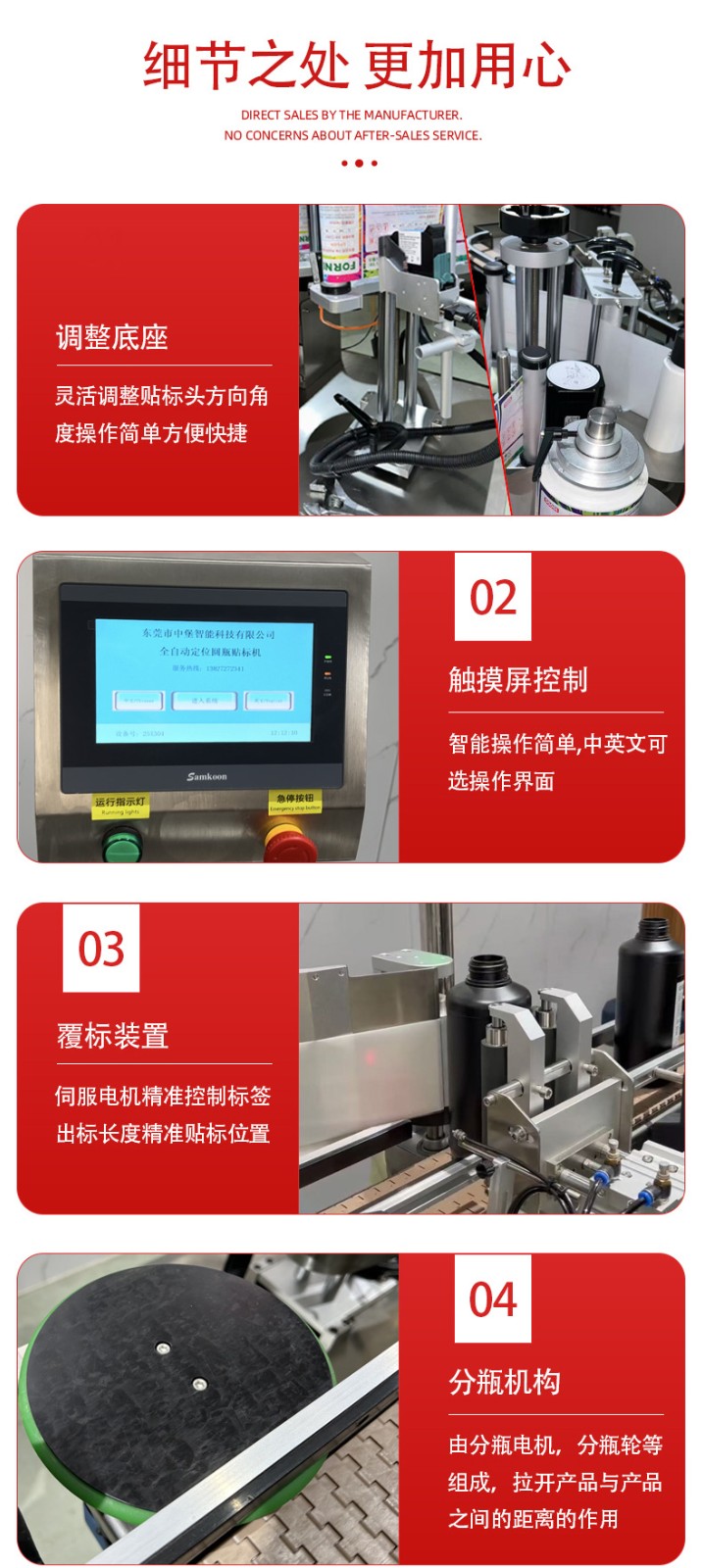

• 分瓶機構：位于輸送系統前端，通常采用光電傳感器或機械撥輪等方式，對連續輸送的圓瓶進行等距分離，確保每個圓瓶在貼標和打碼時都能準確地定位，避免瓶子之間的相互干擾。

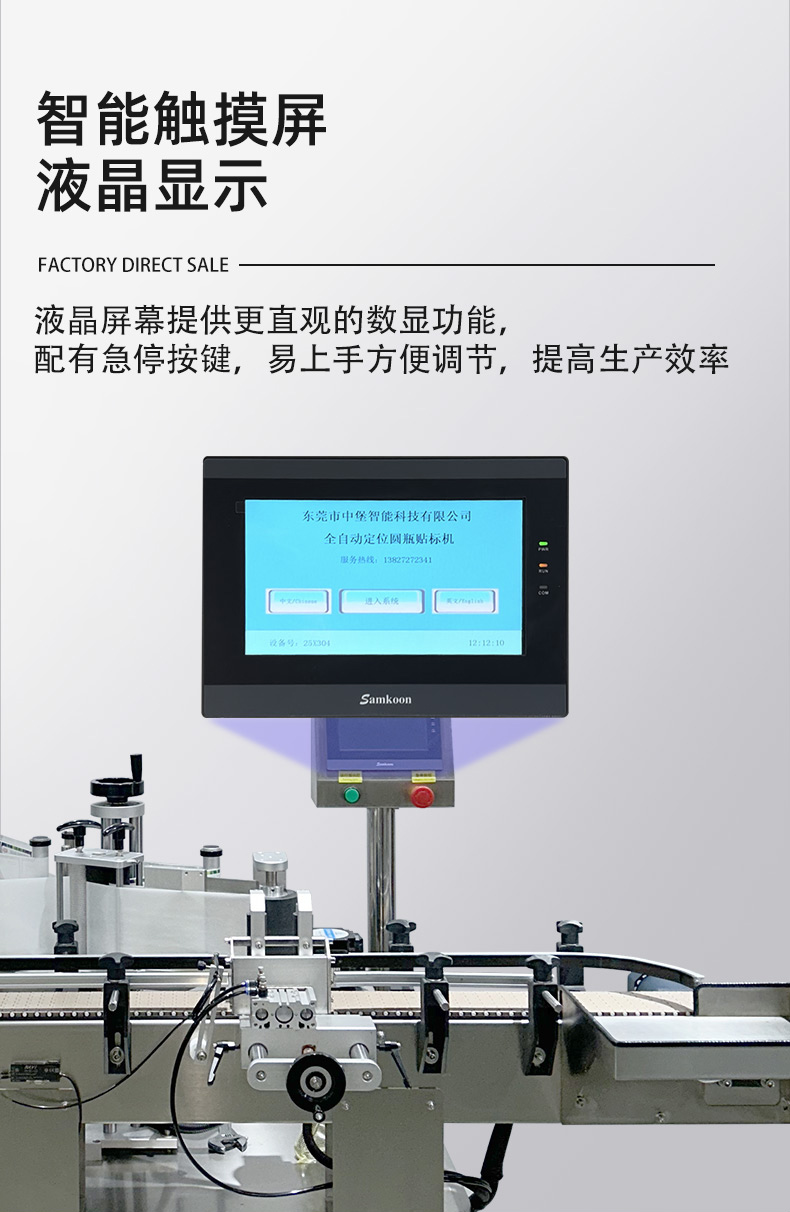

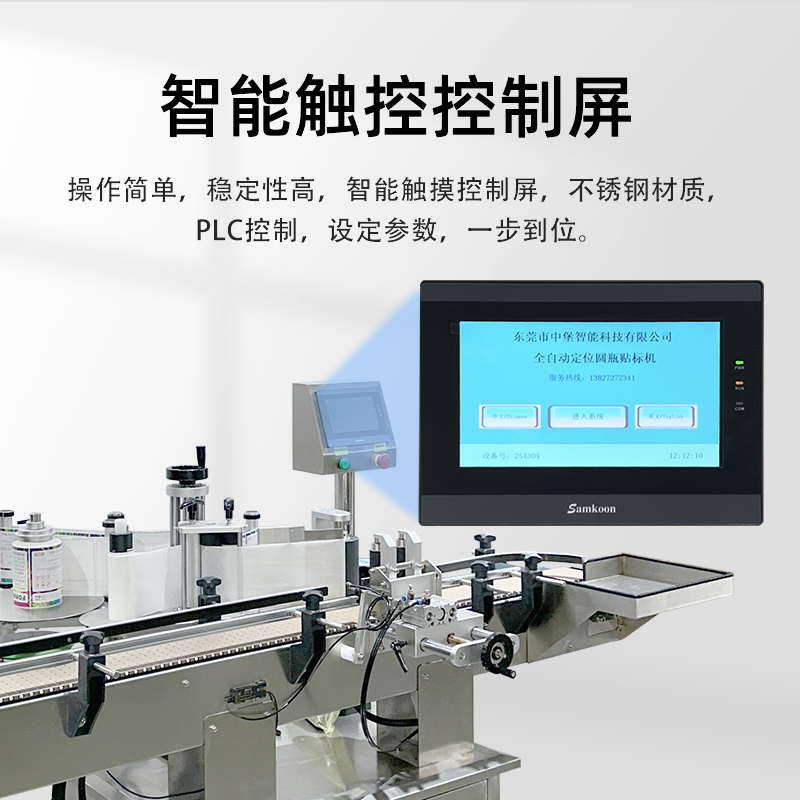

• 控制系統：是設備的 “大腦”，采用先進的 PLC（可編程邏輯控制器）或工業計算機進行控制。通過編寫程序，實現對各個機構的協同工作，包括圓瓶的輸送速度、標簽的貼附位置和速度、打碼的參數設置等。同時，控制系統還具備故障診斷和報警功能，能及時發現設備運行中的問題，并通過顯示屏或聲光報警器提示操作人員進行處理。

工作流程

• 進瓶：將待處理的圓瓶放置在輸送帶的進料端，輸送帶在驅動電機的帶動下，將圓瓶逐個輸送至分瓶機構。
• 分瓶：分瓶機構對圓瓶進行等距分隔，使每個圓瓶以一定的間隔進入貼標和打碼區域，確保每個瓶子都能得到準確的處理。
• 貼標：當圓瓶到達貼標位置時，貼標機構的標簽牽引裝置根據預設的標簽長度，將標簽從標簽卷上牽引出來，貼標頭在控制系統的指令下，將標簽準確地貼附在圓瓶表面。同時，壓標裝置對標簽進行壓實，使其牢固地粘貼在瓶身上。
• 打碼：貼標完成后，圓瓶繼續輸送至打碼位置。打碼機構根據預設的打碼內容和參數，在標簽上或瓶身上進行打碼操作。打碼內容可以是生產日期、保質期、批次號、二維碼、條形碼等各種信息。
• 出瓶：完成貼標和打碼的圓瓶從輸送帶的出料端送出，進入下一道生產工序或成品收集區。

應用場景

• 食品行業：用于飲料瓶、醬料瓶、罐頭瓶等各類食品包裝容器的貼標打碼，為產品提供清晰的生產日期、保質期、配料表等信息，提升產品的市場競爭力。
• 醫藥行業：在藥瓶、藥盒等包裝上進行高精度的貼標打碼，包括藥品名稱、規格、用法用量、批準文號等重要信息，滿足醫藥行業嚴格的監管要求。
• 日化行業：適用于洗發水、沐浴露、護膚品等日化產品的包裝，通過精美的標簽和清晰的打碼，展示品牌形象和產品信息，吸引消費者。
• 化工行業：對化工原料桶、試劑瓶等進行貼標打碼，標注產品名稱、型號、成分、安全警示等內容，便于產品的儲存、運輸和使用管理

•

•

•

•
